一、引言

隨著科技的發展，樓宇自控系統已成為智能建筑的核心組成部分。它通過各種傳感器、控制器和網絡技術，實現對建筑物內各種設備的自動控制和管理。而要實現這一目標，首要步驟便是解讀樓宇自控圖紙。

二、樓宇自控圖紙的構成

1. 圖紙概述：樓宇自控圖紙通常包括一張總覽圖、設備布局圖、系統流程圖和相關文字說明。這些圖紙共同構成了對建筑物自控系統的全面描述。

2. 設備布局圖：設備布局圖展示了建筑物內各種自控設備的具體位置，包括傳感器、執行器、控制器等。這些設備在圖上的標注可以幫助識別和安裝。

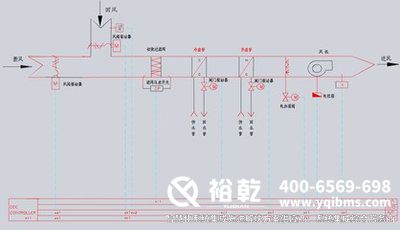

3. 系統流程圖：系統流程圖展示了自控系統的運作流程，包括各設備的連接、信號傳輸和控制流程。它有助于理解系統的整體運行機制。

4. 文字說明：文字說明通常包含系統的設計理念、功能特點、操作指南等，為使用者提供詳細的信息和指導。

三、如何解析和運用樓宇自控圖紙

1. 理解圖紙：首先需要仔細閱讀圖紙的文字部分，了解圖紙的構成和內容。同時，也需要理解圖紙中各種符號和標注的含義。

2. 設備識別：根據設備布局圖，可以識別和找到建筑物內的自控設備。

3. 系統運作理解：通過系統流程圖，可以理解自控系統的運作流程，包括設備的連接、信號傳輸和控制邏輯。

4. 實施與優化：根據圖紙，可以規劃和實施樓宇自控系統的安裝和調試。同時，根據實際運行情況，可以對系統進行優化和改進。

四、結論

樓宇自控圖紙是理解并實施樓宇自控系統的重要工具。通過解析和運用這些圖紙，可以更好地了解和掌握自控系統的運作機制，提升建筑物的能源效率和管理效率。因此，對于建筑師、工程師和業主來說，掌握樓宇自控圖紙的解析方法是非常必要的。
